Related Articles

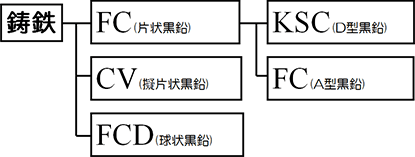

KSC（キタガワスーパーカット）は砂型（生型）での量産を可能にし、基地をオールフェライトにしました。KSCの特徴として、耐腐食性が良く、被削性に優れているのが特徴です。
フェライト基地に約5μｍの片状黒鉛が分布しています。
パーライト基地に約200μｍの片状黒鉛が分布しています。

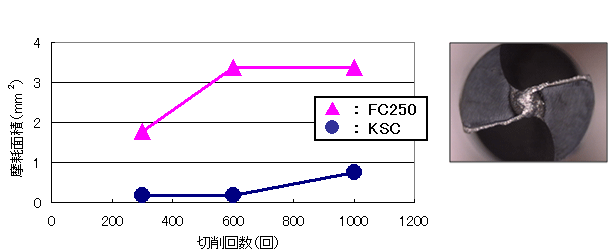

ドリルで穴明け加工し、刃の摩耗量を測定比較しました。
KSCを加工したときの摩耗量はFC250の1/5で被削性はFC250よりもかなり良いことがわかります。
| ドリル径 | 回転数rpm | 送り mm/rev | 送り mm/min | |
|---|---|---|---|---|
| KSC | φ6 | 5300 | 0.5 | 2650 |
| FC250 | φ6 | 3200 | 0.28 | 900 |
| 引張強さ N/mm2 | 硬さ HB | |
|---|---|---|
| KSC | 250以上 | 170-241 |
| FC250 | 250以上 | 241以下 |
| 比熱 cal/g・ﾟC | 熱伝導率 .cal/cm・sec・ﾟC | 熱膨張率 ％ | |||
|---|---|---|---|---|---|
| 0.20～50ﾟC | 20～100ﾟC | 20～150ﾟC | |||
| KSC | 0.106 | 0.0619 | 0.035 | 0.094 | 0.155 |
| FC250 | 0.112 | 0.102 | 0.032 | 0.086 | 0.145 |
