自動化ソリューション PCX138

パレットクランプ

PCX138ズーム

PCX138

  • 段取替え時間の大幅な短縮
  • 工場の自動化と無人運転
  • 高精度位置決め
  • NC円テーブルとベストマッチ
  • オールステンレスボディ

製品仕様

  • 1. 2面拘束による 5μm 以下の高い繰り返し位置決め精度

  • 2. 内蔵スプリングだけによる把握、加工負荷が高いときにはエアクランプによる把握と使い分けできます。

  • 3. 給油フリー・省メンテナンス

  • 4. 錆難いオールステンレス製です。

  • 5. アンクランプ、ターボクランプ、エアブローまたはテーパ穴着座確認、端面着座確認の4系統



  • 注1.アンクランプ時はパレット取付面とパレットはわずかに離れ密着しません。

  • 注2.繰り返し精度は同一パレットでの弊社測定方法に基づきます。



引込み力 (スプリング把握) 7kN
引込み力 (エア圧力0.6MPa) 24kN
最大使用エア圧 0.6MPa
許容モーメント (回転方向) 130Nm
許容モーメント (転倒方向) 440Nm
繰り返し精度 5μm
質量 3.9kg

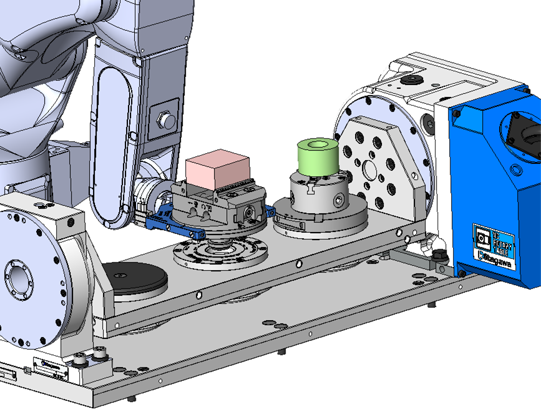

NC円テーブルとベストマッチ

キタガワはNC円テーブルメーカーでもありますので、パレットクランプ取付用に円テーブル側のインターフェイスを専用に設計し、バックプレートをなくすことで、Z軸方向の寸法を最小にでき、機械の加工範囲を拡大することができます。


オプション

◇ピン

名称 型式 目的
クランプピン A PCX40A 基準ピン (全方向の位置決め)
クランプピン B PCX40B ダイヤピン (1方向の位置決め)
クランプピン C PCX40C クランプピン (位置決め機能なし)
トルクピン PCX14T 位相決め・トルク受け
プロテクションカバー PCX138-PC 保護カバー


クランプピンの使用例




◇パレット搬送用エンドエフェクタ

ローディング

自動化対応パレット用で、狭い空間やパレットクランプの短ピッチに適した専用設計となっています。

(パレット搬送時は水平状態のみ)

許容パレット質量: 10kg

本体質量: 0.5kg

エンドエフェクタ


◇パレット各種

型式 名称 自動化対応パレット 質量 (治具込み) 備考・用途

形状
(下図)

PCXP-FRD パレット (フリー丸型) 2.6kg 追加工用 Ø139xt20 S45C A
PCXP-FRDAL パレット (フリー丸型アルミ) 1.3kg 追加工用 Ø139xt25 A2017 A
PCXP-FSQ パレット (フリー角型) × 4.7kg 追加工用 199x159xt20 S45C B
PCXP-FSQAL パレット (フリー角型アルミ) × 2.2kg 追加工用 199x159xt25 A2017 B
V75V13C-P センタリングバイス 4.3kg パレットクランプ専用モデル C
PCXP-SC3 パレット (SC-3-106取付用) 4.3kg 3インチスクロールチャック D
PCXP-SC4 パレット (SC-4-105取付用) 5.6kg 4インチスクロールチャック D
PCXP-SC5 パレット (SC-5-107取付用) 7.0kg 5インチスクロールチャック D
PCXP-ID08 パレット (イマオMBID08取付用) 2.8kg 内径把握Ø13.5~20 E
PCXP-ID10 パレット (イマオMBID10取付用) 2.9kg 内径把握Ø18~27 E
PCXP-ID12 パレット (イマオMBID12取付用) 3.1kg 内径把握Ø23~35.5 E
PCXP-ID16B パレット (イマオMBID16B取付用) 4.7kg 内径把握Ø29.3~51.5 E
PCXP-ID16D パレット (イマオMBID16D取付用) 6.6kg 内径把握Ø29.3~103 E

注1) パレットにはスクロールチャック、イマオ内径コレットは付属していません。お客様にて手配してください。

注2) イマオ内径コレットチャックMBIDは弊社では取り扱っておりません。

注3) フリーパレットの厚さのバラつきは0.05mm程度あり、それ以上が必要な場合には追加工してください。

注4) センタリングバイスの仕様は標準のV75V13Cに準じます。

注5) センタリングバイスのジョーはオプションです。別途お求めください。

パレットタイプ

図面ダウンロード【本体】

型式 PCX138
2D PDF
TIF
DXF
DWG
3D Parasolid
STEP



図面ダウンロード【クランプピン】※オプション※

型 式

クランプピンA
PCX40A
クランプピンB
PCX40B
クランプピンC
PCX40C
トルクピン
PCX14T
2D PDF
TIF
DXF
DWG
3D Parasolid
STEP



図面ダウンロード【エンドエフェクタ】※オプション

型 式 パレット搬送用エンドエフェクタ
HP-9939
2D PDF
TIF
DXF
DWG
3D Parasolid
STEP



図面ダウンロード【パレット】※オプション※

型 式 パレット
フリー丸型
PCXP-FRD
パレット
フリー丸型アルミ
PCXP-FDAL
パレット
フリー角型
PCXP-FSQ
パレット
フリー角型アルミ
PCXP-FSQAL
2D PDF
TIF
DXF
DWG
3D Parasolid
STEP



図面ダウンロード【パレット】※オプション※

型 式 センタリングバイス
V75V13C-P
パレット
SC-3-106取付用
PCXP-SC3
パレット
SC-4-105取付用
PCXP-SC4
パレット
SC-5-107取付用
PCXP-SC5
2D PDF
TIF
DXF
DWG
3D Parasolid
STEP



図面ダウンロード【パレット】※オプション※

型 式 パレット
イマオMBID08取付用
PCXP-ID08
パレット
イマオMBID10取付用
PCXP-ID10
パレット
イマオMBID12取付用
PCXP-ID12
2D PDF
TIF
DXF
DWG
3D Parasolid
STEP



図面ダウンロード【パレット】※オプション※

型 式 パレット
イマオMBID16B取付用
PCXP-ID16B
パレット
イマオMBID16取付用
PCXP-ID16D
2D PDF
TIF
DXF
DWG
3D Parasolid
STEP
