縦型専用低把握力チャック VSP シリーズ

歪みやすいワークを低把握力で掴める防塵・防水のチャック

VSP シリーズズーム

VSP シリーズ

  • 薄い円盤形状ワークの研磨、磨き工程に最適です。
  • 工作物を傷つけることなく優しく掴みます。 静的把握力 5～18kN (VSP21)
  • 切粉などの粉塵や切削水のかかる使用環境に最適な防水・防塵構造です。 (IP55相当)
    ドライ加工でも使用できます。
  • 低フリクション構造の採用により安定した低把握力を長期間維持するため省メンテナンスです。
この製品のカタログをダウンロード
この製品の取扱説明書をダウンロード（PDF）

製品仕様

型式 VSP21
チャック外径 (mm) 530

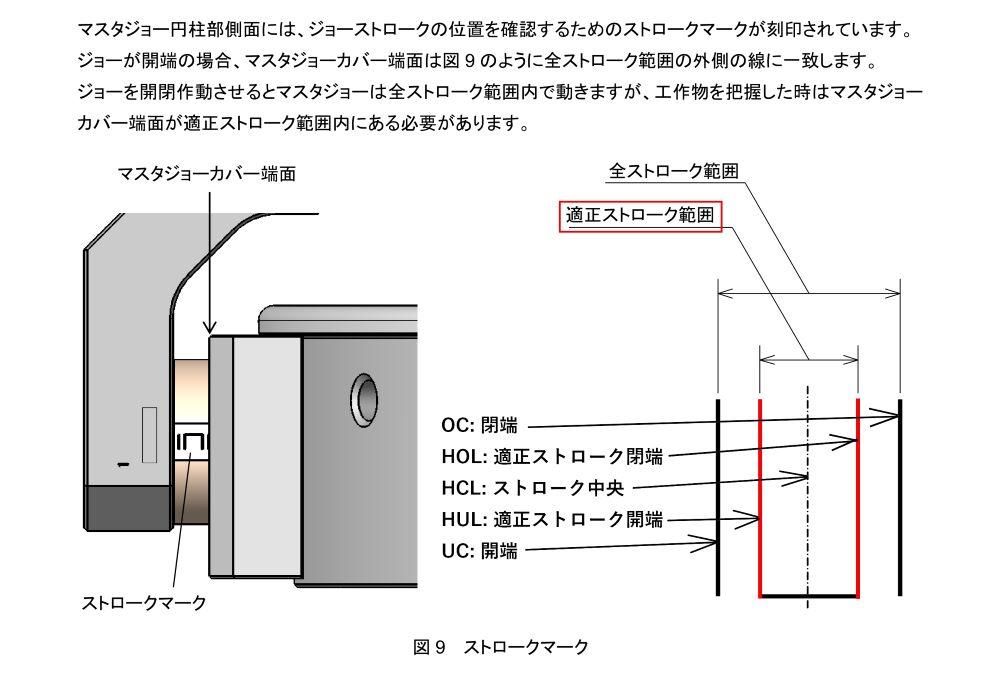

ジョーストローク (直径) (mm) 20
プランジャストローク (mm) 18
許容最大入力 (kN) 11
最大静的把握力 (kN) 18
許容最高回転数 (min-1) 200
質量 (kg) 150
慣性モーメント (kg・m2) 6.0
適合シリンダ Y0720RE
許容最大油圧力 (MPa) 3.2
外形図 2D PDF
TIFF
DXF
DWG
