Robot hand
空圧が低下した際にもワークを脱落しないよう空圧回路に逆止弁を使用してください。
| 型 式 | 直径でのジョーストローク (mm) |
把持力 F(注1) | 繰り返し精度(注2) (mm) |
本体質量 (kg) |
流体消費量 (cm3/往復) |
使用空圧力 (MPa) |
周囲温度 (℃) |
||
|---|---|---|---|---|---|---|---|---|---|
L(mm) |
外径把持 (N) |
内径把持 (N) |
|||||||
| NTS307S | 12 | 20 | 660 | 750 | ±0.002 | 0.71 | 22.8 | 0.2～0.6 | 5～60 |
| NTS309S | 16 | 20 | 1010 | 1010 | ±0.002 | 1.20 | 47.5 | 0.2～0.6 | 5～60 |
| NTS311S | 20 | 20 | 1810 | 1810 | ±0.002 | 1.96 | 106.1 | 0.2～0.6 | 5～60 |
NTS3_S の取扱説明書はこちらをクリックしてダウンロードしてください。
本取扱説明書は測長部分についてのみの説明書ですので、NTS3シリーズ本体の取扱説明書も合わせてご参照ください。NTS3シリーズ本体の取扱説明書はこちらをクリックしてください。
各グリッパの許容負荷は以下のリンクで確認してください。

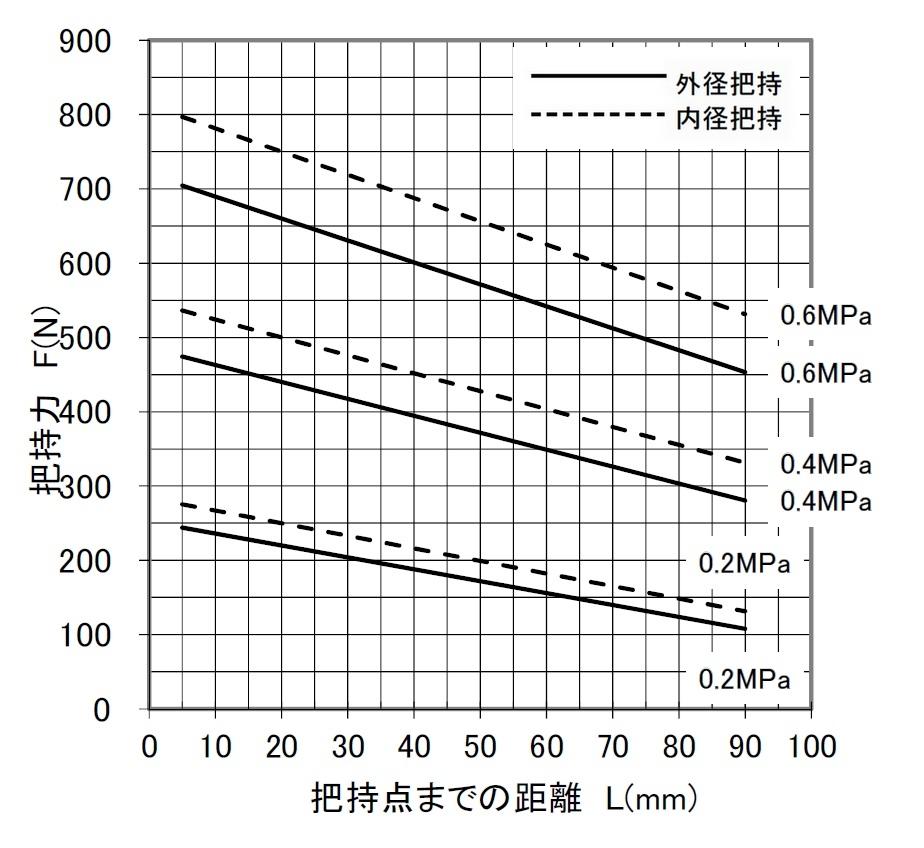

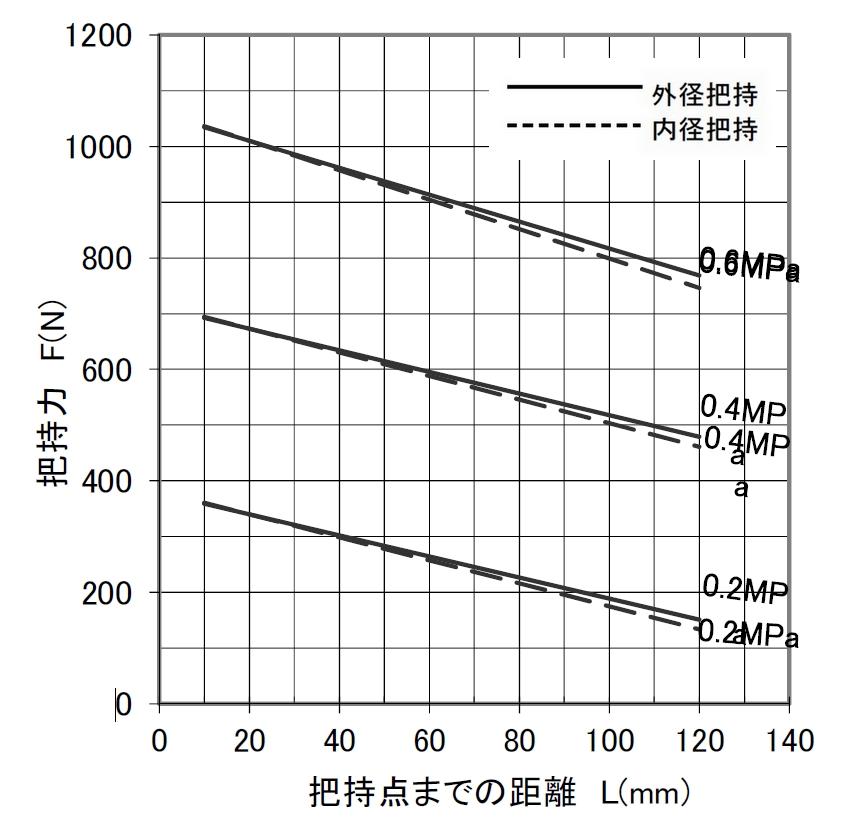

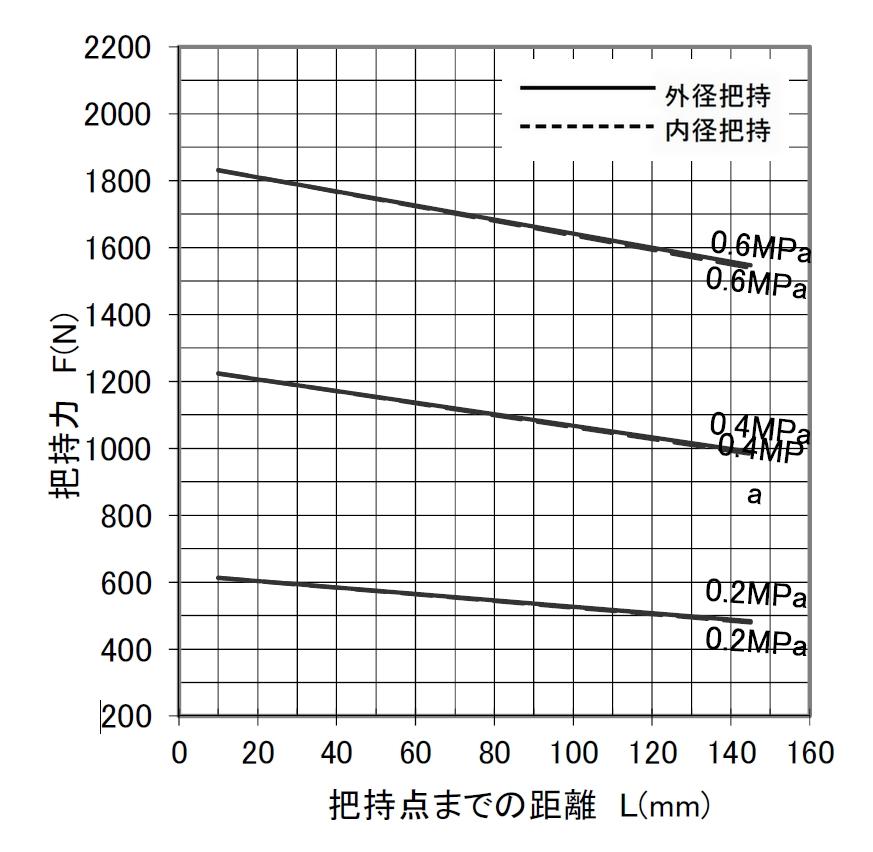

型式を選ぶと把持力線図を表示します。グラフの把持力 F は、1爪当たりの実測把持力 F1× 爪本数を表しています。
グリッパの型式、使用空圧力などの把持条件より把持力を計算します。
把持力を計算する
